É possível ligar aparelhos elétricos de baixa corrente utilizando materiais comuns de laboratório no lugar das tradicionais pilhas. A ilustração apresenta uma montagem que faz funcionar um cronômetro digital

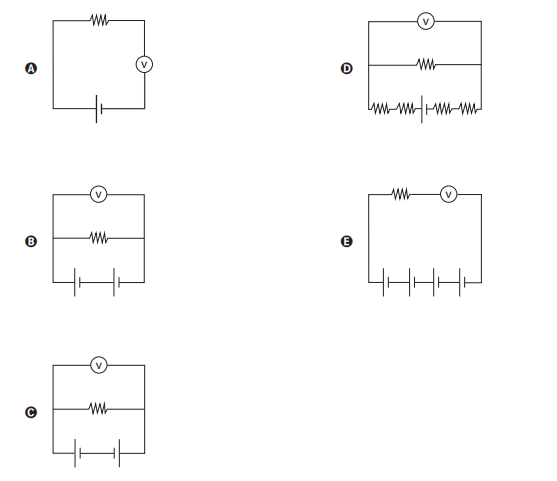

Utilizando a representação de projetos elétricos, o circuito equivalente a esse sistema é,
Solução
O sistema apresentado é formado por duas pilhas de cobre/zinco em que o cobre forma o polo positivo e o zinco o polo negativo.
O cronômetro pode ser considerado um elemento resistivo de circuito.
O cronômetro pode ser considerado um elemento resistivo de circuito.
Todos os elementos estão ligados em paralelo aos terminais extremos das duas pilhas que, por sua vez, estão ligadas em série.
Alternativa C
